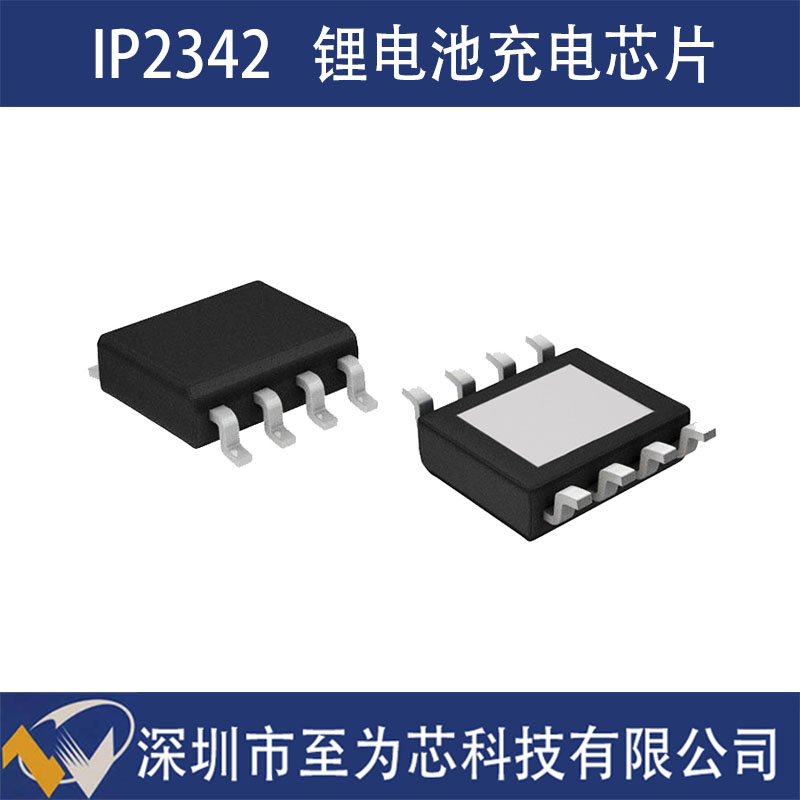

      英集芯IP2342是一款適用于掃地機器人、電動工具、智能門鎖等支持5V異步升壓輸入的多串鋰電池充電管理SOC芯片。支持5V輸入異步升壓充電，2~3串鋰電池或磷酸鐵鋰電池。升壓開關充電轉換器工作頻率為500kHz，輸入電壓5V/2A，輸出電壓8V。通過VSET腳外接電阻設置恒壓充電電壓和ISET腳外接電阻設置輸入端恒流充電電流。支持LED充電狀態指示，可實現單腳電雙燈功能。采用ESOP8封裝，體積小巧，便于集成。內置功率MOSFET，減少外圍器件，降低BOM成本。

      一、創新架構，提升充電效率

      1、異步升壓，適配多元輸入

      IP2342采用異步升壓架構，這一設計使其在輸入電壓為5V/2A的常見場景下，能夠?qū)⑤敵鲭妷禾嵘?V，適配USB接口、移動電源等較為普遍的5V電源。以便攜式音箱為例，用戶可以使用手機充電器為音箱電池充電，提升了使用便捷性。其升壓開關充電轉換器工作頻率達到500kHz，在保持較好轉換效率的同時，有助于縮小外圍電感的尺寸，為設備的小型化設計提供了可能。

      2、良好轉換效率，兼顧節能與性能

      轉換效率是衡量充電管理芯片性能的指標之一，IP2342在這方面表現良好，轉換效率達到84%。相比部分傳統方案，它能降低能量損耗，減少充電過程中產生的熱量。在電動工具的應用中，這一特點較為明顯。例如，為一款11.1V（3S）鋰電池組充電時，IP2342可以將輸入能量較為高效地轉化為電池儲能，有助于縮短充電時間，同時可能延長電池的使用周期。



      二、較高集成度，簡化電路設計

      1、內置功率MOS，減少外圍元件

      IP2342內置了功率MOSFET，這一設計簡化了電路設計。僅需一個電感，就能實現升壓充電功能，相比部分分立式方案，外圍元件數量有所減少。這不僅有助于降低BOM成本，還使PCB面積得到優化。在智能門鎖的應用中，緊湊的設計使得主板尺寸得以控制，為其他功能模塊預留了空間。

      2、靈活配置，滿足多樣需求

      IP2342支持通過VSET腳外接電阻設置恒壓充電電壓，無論是4.2V/節的鋰電池還是3.65V/節的磷酸鐵鋰電池，都能適配。同時，通過ISET腳可以設置輸入端恒流充電電流，最大支持3A。這種靈活的配置方式使得IP2342能夠適應不同設備的充電需求。例如，為7.4V（2S）鋰電池組充電時，可配置輸出電壓8.4V，充電電流2A；而為7.3V（2S）磷酸鐵鋰電池組充電時，則可調整輸出電壓7.3V，有助于確保電池的安全使用。

      三、多重防護，提升充電安全性

      1、電氣保護，多方面保障

      安全是充電管理的重要考量，IP2342集成了多種電氣保護功能。輸入欠壓/過壓保護可以防止因輸入電壓異常而對芯片和電池造成影響；輸出過流/短路保護能夠在輸出電流過大或短路時及時響應；電池過充/過放/過流保護則有助于延長電池的使用周期；IC過溫保護能在芯片溫度較高時調整充電狀態。

      2、靜電與耐壓，適應不同環境

      在實際使用中，設備可能面臨各種電磁環境，IP2342具備一定的靜電防護和耐壓能力。它支持ESD 4kV靜電防護；同時，輸入耐壓可達30V，可適應部分工業場景中的電壓變化。在建筑工地或園林作業中，電動工具可能會受到靜電放電或電壓波動的影響，IP2342的防護設計有助于確保設備穩定運行。

      四、較廣適用性，滿足多種應用需求

      1、智能家居領域

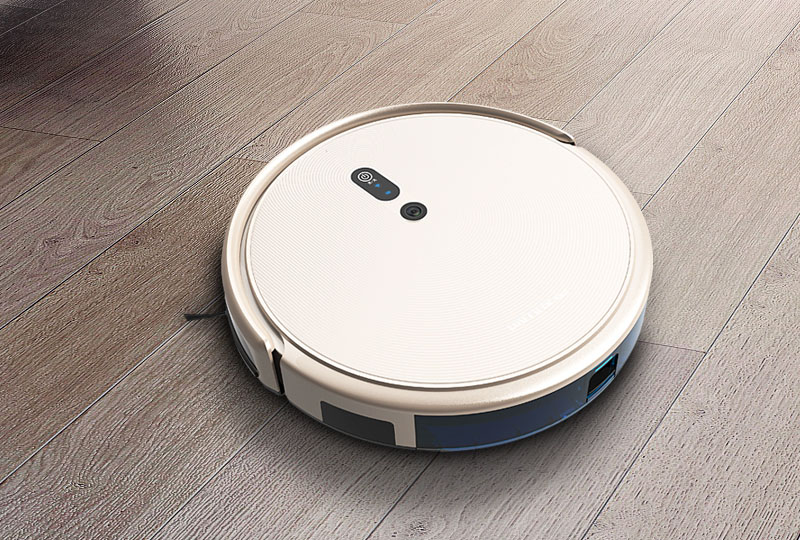

      在智能家居領域，IP2342為智能門鎖、掃地機器人等設備提供了充電方案。以智能門鎖為例，它支持低電量自動補能功能，當電池電量較低時，能夠啟動充電程序，避免因電量不足而導致鎖具無法使用。部分智能門鎖采用IP2342后，充電時間有所縮短，且支持邊充邊用。

      2、電動工具行業

      對于電動工具行業來說，充電效率和供電穩定性較為重要。IP2342的功率輸出和性能表現可以滿足電鉆、角磨機等設備的需求。在建筑工地中，這些設備需要持續運行，IP2342的45W功率輸出可支持設備在充電過程中保持工作狀態。同時，其多重安全防護功能也有助于保障設備在施工環境中的運行。

      3、便攜式設備市場

      在便攜式設備市場，如便攜式音箱、移動電源等，IP2342的適配性和集成度設計使其成為可選方案之一。一款便攜式音箱采用IP2342后，可支持5V/2A適配器、車載充電器及太陽能板充電，滿足戶外多場景使用需求。

      五、市場應用情況

      IP2342已在多家客戶供應鏈中得到應用，其可靠性與成本特點成為廠商考慮的因素之一。某電動工具企業在產品中采用IP2342后，生產成本有所優化，同時因充電效率提升，產品銷量增長。



      結語：

      英集芯IP2342以其創新的架構、較高的集成度、多重安全防護和較廣的適用性，為2-3串鋰電池充電管理提供了解決方案。無論是對于設備廠商還是終端用戶來說，IP2342都能帶來一定的價值。在未來的科技發展中，IP2342將繼續發揮其特點，支持更多智能設備實現穩定、安全的充電管理。選擇IP2342，是一種對充電體驗的優化。
