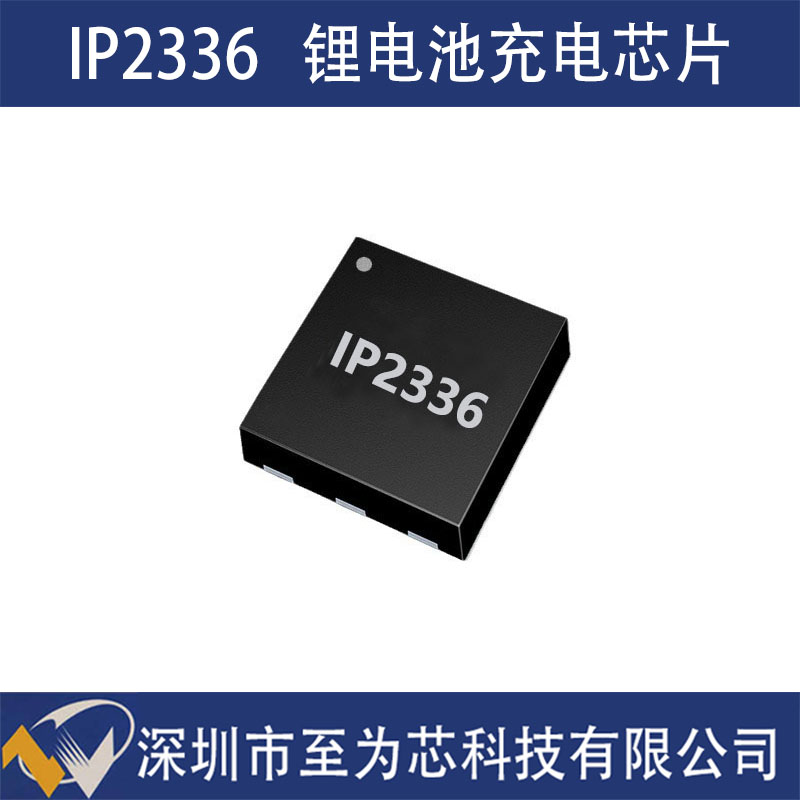

英集芯IP2336是一款用于藍牙音箱、電動工具、移動電源等便攜式設備的雙向快充2串鋰電池充放電管理SOC芯片。支持升壓充電（5V輸入升壓至8V/1A）和反向降壓放電（8V電池電壓降壓至5V/3A輸出）。集成PD3.0輸入/輸出協議，支持DRP雙向快充等主流快充協議。內置同步開關架構，減少外圍器件數量。升降壓轉換器工作頻率500KHz，高頻設計減小電感/電容體積。輸入限壓功能自動調節充電電流，適配5V/2A、5V/3A等不同適配器負載能力。采用4×4mm QFN24封裝，兼容自動化貼片生產，提升制造效率。
一、全鏈路快充：支持多種輸入輸出，兼容多種協議
雙向快充設計，適應多場景需求
IP2336支持PD3.0雙向快充協議，可自動切換充電/放電模式。輸入端兼容5V/2A、5V/3A等適配器，輸出端通過反向降壓功能（8V→5V/3A）為手機、平板等設備供電，效率可達94%。其DRP（Dual Role Port）設計讓設備在充電寶與主機角色間靈活切換。
多協議支持，適配主流設備
集成QC3.0、AFC、FCP等快充協議，IP2336可適配多種手機、平板及筆記本電腦。無論是安卓設備的充電需求，還是蘋果設備的PD快充，均可通過單芯片實現，有助于降低BOM成本與開發復雜度。
二、高集成度設計：緊湊體積，高效性能
同步開關架構，提升空間利用率
IP2336內置同步整流技術，升降壓轉換器工作頻率達500KHz，高頻設計有助于減小電感、電容體積。充電效率可達93.5%（5V→8V/1A），放電效率94%（8V→5V/3A），發熱量相對較低，有助于設備穩定運行。
精簡BOM設計，優化成本結構
通過集成功率MOS與智能調節電路，IP2336可減少外圍器件數量。4×4mm QFN24封裝適合自動化貼片生產，有助于提升制造效率。
三、智能管理與多重保護：提升安全性
參數可調，支持多種電池類型
通過外部電阻設置充電電流（1A）、充滿電壓（8.4V/8.2V可選），IP2336可適配鋰離子、磷酸鐵鋰等不同化學體系電池，滿足藍牙音箱、便攜吸塵器、電動工具等設備的定制需求。
多重保護機制，保障使用安全
輸入保護：欠壓鎖定（UVLO）防止低電壓輸入損壞電路。
輸出保護：過流保護（OCP）、短路保護（SCP）確保放電安全。
電池保護：過充保護（OVP）、過放保護（UVP）有助于延長電池使用壽命。
溫度保護：IC過溫保護（OTP）與NTC電池溫度監測，防止過熱風險。
ESD防護：4KV靜電抗擾能力，適應多種使用環境。
低功耗設計，適合物聯網應用
待機功耗可低至100μA（支持定制至10μA），配合EN按鍵喚醒放電功能，IP2336適合智能穿戴、傳感器等低功耗物聯網設備。I2C接口支持與主控芯片通信，可實時讀取電壓、電流、溫度等參數。
四、典型應用場景
便攜式設備解決方案
2節鋰電池充放電管理：為藍牙音箱、便攜吸塵器、電動工具等提供8.4V供電，反向降壓功能可輸出5V/3A，兼容USB標準接口。
移動電源應用：集成PD3.0協議，支持18W雙向快充。
物聯網設備應用
低待機功耗（10μA定制版）有助于延長電池續航，I2C接口支持與主控芯片聯動，適用于智能門鎖、環境監測傳感器等場景。
五、產品特點
性能特點：高集成度、多協議支持與高效能設計，滿足便攜設備對空間、成本與可靠性的要求。
開發優勢：精簡外圍電路設計，支持LED狀態指示與I2C定制功能，有助于縮短產品開發周期。
安全保障：內置多重保護機制，通過國際安全標準認證。
結語
英集芯IP2336在鋰電池充放電管理領域展現出技術創新。無論是消費電子產品的小型化與快充需求，還是工業設備的穩定性與成本考量，IP2336都能提供可靠的解決方案。IP2336展現了電源管理技術的發展方向。
