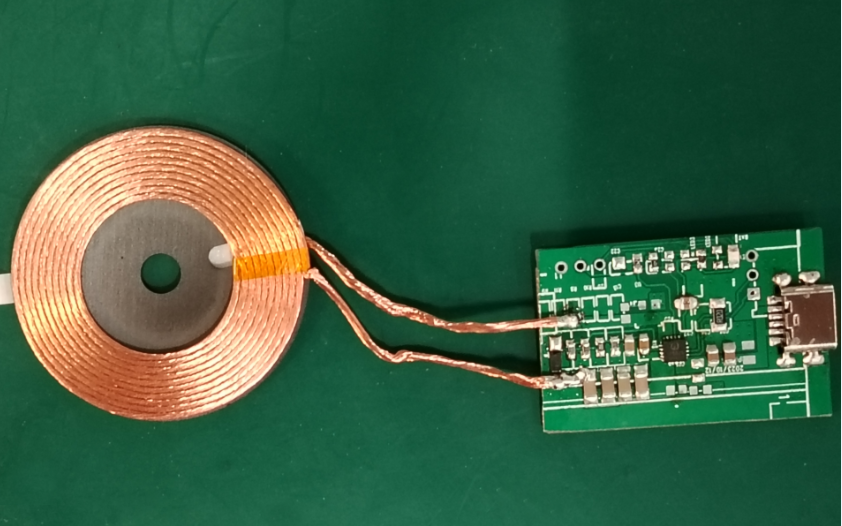

英集芯IP6832是一款應用于無線耳機、智能手表、手環、榨汁機、果蔬清洗機等無線充電方案的支持AC-DC轉換10W功率無線充電接收SOC芯片。集成全橋同步整流電路，實現AC-DC轉換，提高電能轉換效率。內置32-bit MCU，簡化產品開發流程。支持10W無線電源接收，滿足快速充電需求。內置ASK調制電路和FSK解調電路，支持私有協議，兼容性強。支持有線充和無線充路徑切換，用戶可根據需求選擇充電方式。采用QFN24封裝，體積小巧，便于集成到空間緊湊的產品中。
一、微型化設計：4mm²空間集成完整充電系統
IP6832采用4mm×4mm QFN24封裝，集成了全橋同步整流電路、32位MCU、穩壓LDO、多通道ADC等核心模塊。這種設計改變了傳統方案需要外置MCU、整流橋、LDO等分立元件的模式，使PCB占板面積有所縮減。

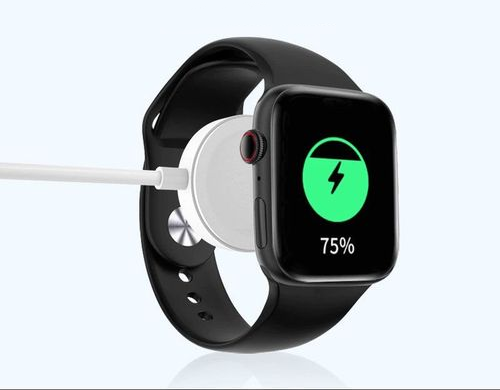

以智能手表應用為例，某品牌通過采用IP6832，將充電模塊體積從8mm×12mm壓縮至5mm×7mm。其底部裸露的散熱焊盤設計，配合0.5mm引腳間距，使芯片在10W滿載輸出時表面溫度可以保持在65℃以下。
二、智能化控制：內置MCU提升無線充電體驗
IP6832內置的32位MCU搭配10KB可重復編程存儲器，構建起智能決策系統。其多通道12位SAR ADC可實時監測電壓、電流、溫度等參數，配合動態功率管理（DPM）算法，能根據設備狀態調整充電策略：
動態電壓調節：輸出電壓在3.6V-9V間以100mV步進調節，適配智能手機、藍牙耳機、榨汁機等不同設備的充電需求。
路徑智能切換：支持VRECT（無線供電）與VBUS（有線供電）雙路徑輸入，當檢測到有線充電時可切換至更高效率模式。
異物檢測（FOD）：通過實時分析線圈電感量變化，可在較短時間內識別金屬異物并切斷電源。
三、能效表現：電能轉換與能量管理的優化
IP6832通過技術創新實現能效提升：
全橋同步整流技術：采用軟開關架構將AC-DC轉換效率提升至較高水平。
動態限流控制：LDO輸出端集成智能限流電路，可根據電池SOC狀態調整充電電流。
低待機功耗：深度睡眠模式下功耗較低，有助于延長無線充電設備續航時間。
四、生態兼容：支持多種無線充電協議
IP6832通過WPC Qi 1.3&2.0認證，兼容主流品牌無線充電協議。其內置的ASK調制/FSK解調電路支持私有協議擴展：
充電狀態顯示：通過PWM控制LED指示燈實現多種燈效。
多設備充電：配合英集芯發射端芯片，可實現多設備同時充電。
醫療設備模式：通過調整電磁場強度，滿足植入式設備的特殊安全要求。
五、行業應用：多場景適用
目前，IP6832已應用于多個行業場景：
消費電子：用于無線充電耳機等設備。
智能家居：支持防水設計的無線充電產品。
醫療健康：在較寬溫度范圍內保持穩定充電性能。
工業設備：實現多塊電池的智能充電管理。
六、未來展望：持續發展的能量管理平臺
英集芯為IP6832提供了升級空間：
固件升級：通過MTP存儲器實現充電算法更新。
功能擴展：計劃推出支持更多協議的升級版本。
反向無線充電：研發支持應急供電的版本。
在無線充電技術向高功率、小型化、智能化發展的階段，IP6832為行業提供了解決方案。對于設備廠商而言，IP6832提供了涵蓋芯片、算法、協議等的能量管理方案。
