英集芯IP6802是一款適用于手機、耳機、智能手表、車載充電器等無線充電方案的15W功率無線充電發射端控制SOC芯片。集成32位MCU、ADC、定時器、I2C通信接口、H橋驅動、ASK解調/解碼電路及豐富的IO資源，單芯片即可實現完整的無線充電發射端功能。支持Qi 1.3 BPP、EPP及Qi 2.0 MPP認證，全面兼容主流無線充電標準。支持5W至15W無線充電輸出，并向下兼容低功率設備；輸入電壓范圍為4V至20V，支持PD3.0及多種DP&DM快充協議，適配多種電源適配器。
一、技術特點：高集成度設計
IP6802是一款集成了32位MCU、ADC、Timer、I2C、H橋驅動、ASK解調及解碼等功能的無線充電發射端控制SOC芯片。該芯片支持WPC Qi 1.3 BPP、EPP及Qi 2.0 MPP認證，兼容5W至15W的功率范圍，適用于多種無線充電場景。

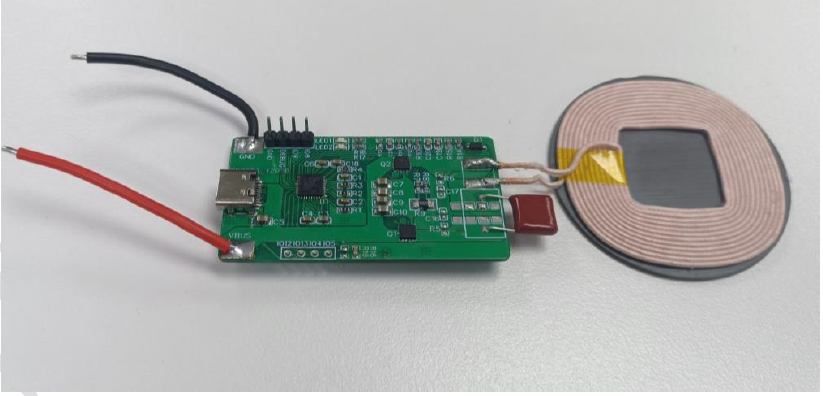

在技術規格方面，IP6802的工作電壓范圍為4V至20V，可適配常見的USB電源適配器和車載充電器。其內置的H橋驅動模塊和數字解調模塊，配合四顆MOS管及少量外圍元件，即可實現完整的Qi2無線充電方案。這種設計有助于簡化電路布局，降低物料成本，同時提升產品的穩定性。
二、安全監測與保護功能
安全性是無線充電技術的重要考量。IP6802具備實時監測功能，可對充電過程中的電流、電壓、溫度等參數進行動態調整，以保障充電穩定性。此外，芯片支持靜態和動態FOD（異物檢測）功能，能夠識別并處理充電過程中的異物干擾。
IP6802還集成了輸入過壓、過流、欠壓以及NTC過溫保護等機制，進一步增強了充電過程的安全性，為用戶提供可靠的充電體驗。
三、可定制化設計
針對不同設備和應用場景的需求，IP6802支持功能定制和認證測試，可根據客戶的具體要求提供適配的解決方案。例如，在車載無線充電場景中，芯片可針對車輛的電源系統進行優化，實現更好的兼容性。同時，IP6802支持PD3.0、QC3.0等快充協議，有助于提升充電效率。

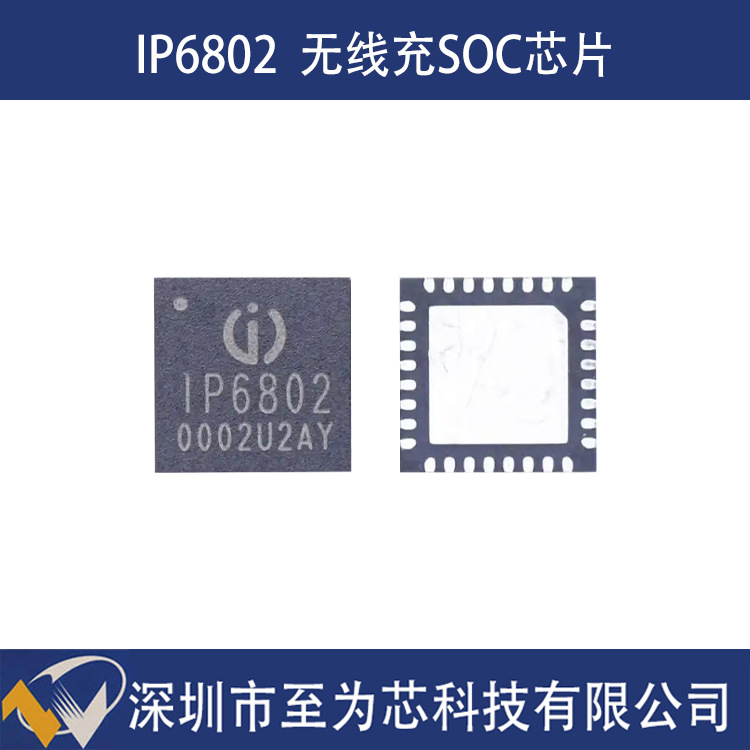

四、緊湊封裝與易集成性

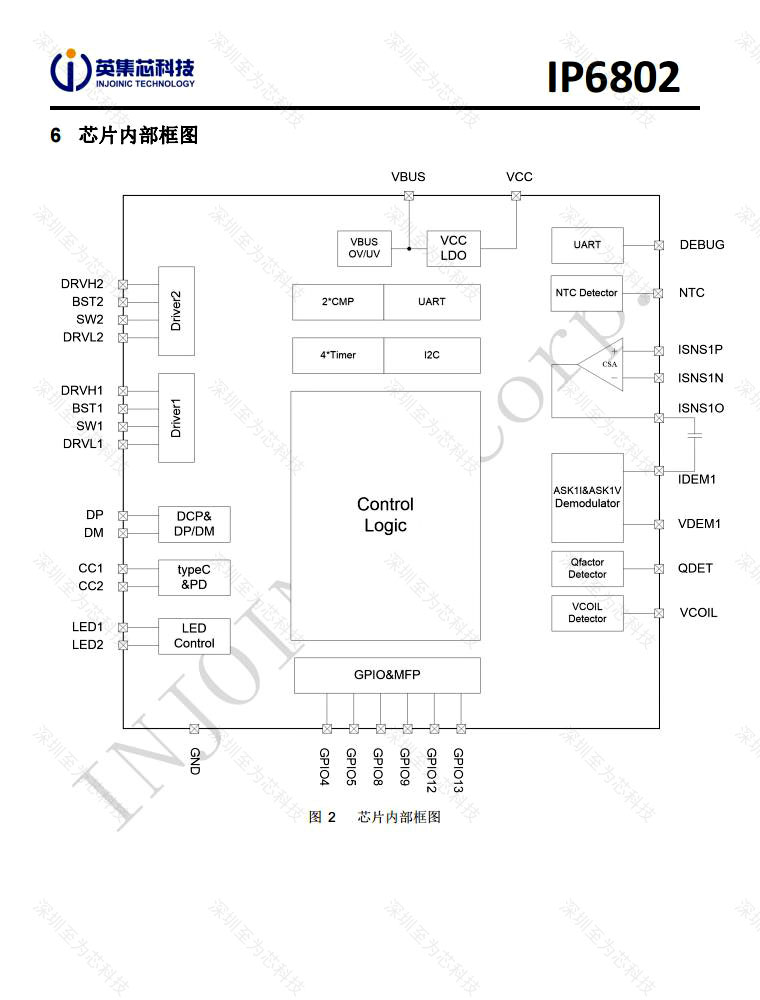

IP6802采用QFN32封裝，體積小巧，便于集成到各類無線充電設備中。其合理的引腳定義和內部框圖設計，也為工程師的電路開發提供了便利，有助于縮短產品開發周期。
五、應用場景與市場潛力

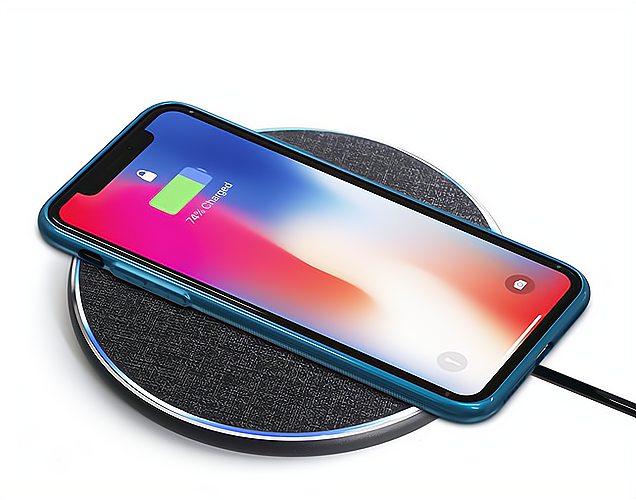

IP6802適用于手機、耳機、智能手表等設備的無線充電底座或充電寶，能夠滿足家庭、辦公室等場景的充電需求。其多線圈設計還支持多設備同時充電，進一步拓展了應用場景。
隨著無線充電技術的普及，IP6802有望在市場中發揮更重要的作用，為智能設備的充電方案提供技術支持。
總結
英集芯IP6802無線充電發射端控制SOC芯片以其穩定的性能和良好的集成度，為無線充電領域提供了可行的解決方案。
